Eletricidade Básica

        Princípios básicos de Eletricidade:

        A eletricidade é a forma de energia mais utilizada na sociedade atual.

        Transformada facilmente em outros tipos de energia - mecânica, térmica, luminosa, etc.

        A eletricidade é um fenômeno que escapa aos nossos sentidos, só percebida através de manifestações exteriores.

        Por isso, ao estudarmos a eletricidade, precisamos primeiro relembrar alguns conceitos de física.

        Matéria - É tudo aquilo que possui massa, ocupa lugar no espaço.

        Ex.: ferro, água, terra, ar, etc.

        Molécula - É a menor parte da substância que se pode obter utilizando os meios físicos e que ainda mantém todas as suas características.

        Ex.: H₂O (água) , Fe₂ (ferro) , NaCl (cloreto de sódio).

        Átomo - É a menor partícula física em que se pode dividir um elemento. Ex.: H (hidrogênio) , O (oxigênio) , Fe ( ferro).

        A palavra átomo que dizer indivisível. Toda matéria que compõe o nosso universo é constituída de átomos. A mais antiga concepção do átomo é a do cientista grego Demócrito que, 400 AC, afirmou que todos os objetos se compunham de minúsculas partículas que ele supunha serem indivisíveis, e por isso chamou-as de átomos.

        Atualmente, sabe-se que o átomo não é indivisível, podendo ser separado em outras partículas.

        Em 1913, o físico dinamarquês Niels Bohr apresentou um modelo que explica o comportamento do elétron tão bem que, com pequenas modificações, é o modelo atual.

        Estrutura Atômica

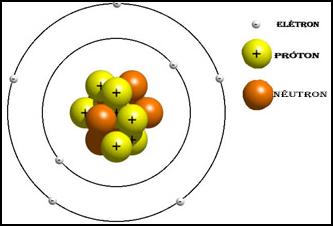

        A estrutura atômica é composta por três partículas fundamentais: prótons (com carga positiva), nêutrons (partículas neutras) e elétrons (com carga negativa). Toda matéria é formada de átomo. Cada elemento químico possui átomos diferentes. A eletricidade chega às nossas casas através de fios e da movimentação de partículas negativas que fazem parte dos elétrons, que circulam pelos fios.

        No núcleo de um átomo estão os prótons e os nêutrons e girando em torno desse núcleo estão os elétrons. Cada núcleo de um determinado elemento químico tem o mesmo número de prótons. Esse número define o número de atômico de um elemento e determina a posição do elemento na tabela periódica. Em alguns casos acontece de um mesmo elemento ter átomos com números diferentes, estes são chamados de isótopos.

        Prótons

        O próton é uma partícula fundamental na estrutura atômica, juntamente com os nêutrons formam todos os núcleos atômicos, exceto para o hidrogênio, onde o núcleo é formado de um único próton.

        A massa de um átomo é a soma das massas dos prótons e nêutrons. Como a massa do elétron é muito pequena, cerca de 200 vezes menor que a dos prótons, não é considerada. A massa do átomo é muitas vezes representada pela letra (A). O que caracteriza um elemento é o número de prótons do átomo, conhecido como número atômico do elemento, é muitas vezes representado pela letra (Z). O número da massa (A) do átomo é formado pela soma do número atômico (Z) do átomo com o número de nêutrons (N) do átomo, ou seja, A = Z + N.

        Nêutrons

        O nêutron são partículas neutras que fazem parte da estrutura atômica dos átomos, juntamente com os prótons. Ele tem massa, mas não tem carga. A massa é muito parecida com a do próton. O nêutron se localiza na porção central do átomo (núcleo). Para se calcular a quantidade de nêutron que um átomo possui basta fazer a subtração entre o número de massa (A) e o número eletrônico (Z).

        Elétrons

        O elétron é uma partícula subatômica que circunda o núcleo atômico, sendo responsável pela criação de campos magnéticos elétricos.

        Um próton na presença de outro próton se repele, o mesmo ocorre com os elétrons, mas entre um próton e um elétron existe uma força de atração. Dessa maneira atribui-se ao próton e ao elétron uma propriedade física denominada carga elétrica.

        Os elétrons dos átomos giram em órbitas específicas e de níveis energéticos bem definidos e, sempre que um elétron muda de órbita, um pacote de energia seria emitido ou absorvido. Essa teoria envolve conhecimentos da mecânica quântica e estes pacotes de energia são chamados quantum.

        Em um átomo em condições normais, ou seja, que esteja em equilíbrio, o número de elétrons e prótons é igual. Isso faz com que a carga elétrica do átomo seja neutra.

        Certos átomos são capazes de receber e outros de ceder elétrons. Quando isso ocorre, o equilíbrio entre o número de cargas positivas e negativas deixa de existir. Diz-se que um corpo está carregado, quando o número de cargas positivas (prótons) é diferente do número de cargas negativas (elétrons).

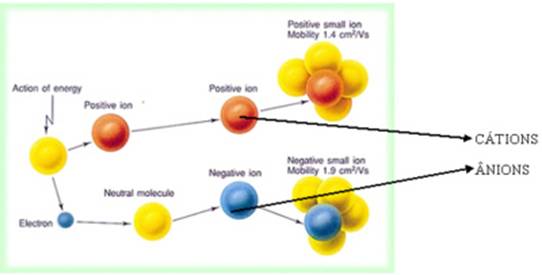

        Os átomos que recebem elétrons tornam-se carregados negativamente, transformando-se em íons negativos (ânions). Já os que perdem elétrons tornam-se carregados positivamente, transformando-se em íons positivos (cátions).



        A fim de atingir a condição de equilíbrio os átomos que não possuem sua última camada completa podem ceder, receber, ou compartilhar elétrons. Este fenômeno ocorre com o elétron mais afastado do núcleo, o elétron da última camada, ou camada de valência.

        Os elétrons da camada de valência podem ser arrancados de seu átomo de origem por aplicação de forças externas. É a facilidade ou dificuldade de se retirar esses elétrons da camada de valência que determina se um material é bom ou mau condutor de eletricidade.

        Carga elétrica Q

        Definição: É a quantidade de elétrons que um corpo pode absorver ou perder.

        Unidade de medida: Coulomb - C

        1 Coulomb = 6,28 x 10¹⁸ elétrons

        1C = 6.280.000.000.000.000.000 elétrons

        Quando um átomo adquire carga elétrica, sua tendência natural é voltar às condições normais, ou seja, ficar eletricamente neutro. Dessa forma um corpo eletrizado tende a perder sua carga, libertando-se dos elétrons em excesso ou procurando receber elétrons para se equilibrar. Assim, é fácil concluir que basta unir os corpos por meio de um meio qualquer para que se estabeleça, de um para o outro, um fluxo de elétrons. Esse fluxo de elétrons é o que chamamos de corrente elétrica. Este fenômeno pode ocorrer pode ocorrer em qualquer uma das possibilidades abaixo :

        a)     Entre um corpo com carga positiva e outro com carga negativa.

        b)     Entre corpos com cargas positivas, desde que as deficiências de elétrons sejam desiguais.

        c)     Entre corpos com cargas negativas, desde que os excessos de elétrons sejam desiguais.

        d)     Entre um corpo com carga positiva e outro neutro.

        Entre um corpo com carga negativa e outro neutro.

        Intensidade da Corrente Elétrica - I

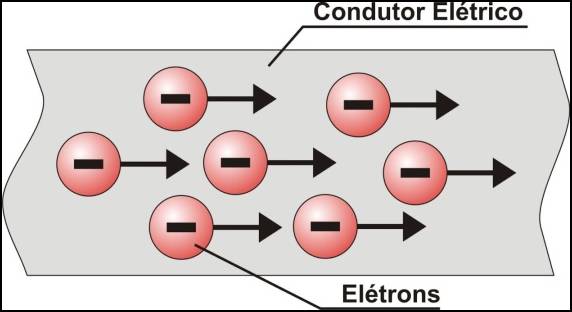

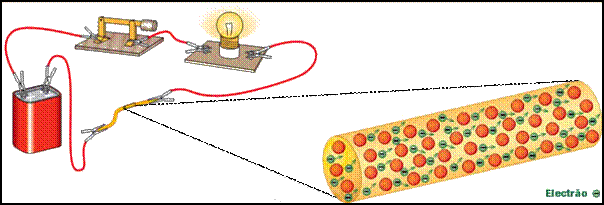

        É o fluxo ordenado de elétrons em um meio condutor em função do tempo A unidade de medida da Intensidade da Corrente Elétrica é o Ampère (A).

        1 Ampère = 1 Coulomb/segundo = 6,28 x 10¹⁸ elétrons/segundo

        Fórmula I = Q /t 

        Resistência Elétrica R



        É a propriedade da matéria que se opõe à passagem da corrente elétrica.

        Unidade de medida: OHM - Q

        Os fatores que influenciam a resistência são a pressão e a temperatura, essa característica é muito importante, tanto que serve de definição para os materiais.

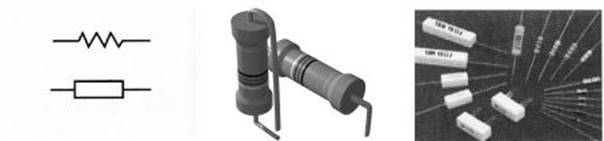

        Resistores - São componentes eletrônicos que tem a função de limitar a corrente elétrica que passa num determinado ponto do circuito, e podem ser fabricados com os mais diversos valores de resistência. Os resistores mais comuns são os de carbono (grafite), filme metálico e o de fio enrolado.

        Condutores - Os materiais condutores são aqueles que possuem muito baixa resistência elétrica, facilitando a corrente elétrica em seu interior, e assim podem ser usados para conduzir eletricidade. Isso é devido a facilidade de ceder elétrons livres da sua camada de valência.

        Ex.: cobre, alumínio, platina ferro

        Isolantes - O comportamento de um isolante é oposto ao de um condutor. Os átomos desses corpos, uma vez agrupados em moléculas não cedem elétrons para outros átomos, e impedem desta forma o trânsito de elétrons livres pelo seu interior. Dessa forma os materiais isolantes são aqueles que possuem muito alta resistência elétrica, bloqueando a passagem de corrente elétrica.

        Ex.: borracha, mica, vidro, porcelana, cerâmica.

        Obs.: Não existe isolante ou condutor perfeito



        Semicondutores - Sua resistência é considerada intermediária, não é um isolante e nem um condutor. Porém pode através de um processo chamado dopagem e outro chamado polarização comportar-se como ambos ao mesmo tempo.

        Ex.: Sílício (Si) e Germânio (Ge)

        Obs. O semicondutores são a base de toda a indústria eletroeletrônica atual.

        Tensão Elétrica: V;U;E; DDP e FEM



É a diferença de potencial elétrico entre dois pontos. Unidade de medida - VOLT - V

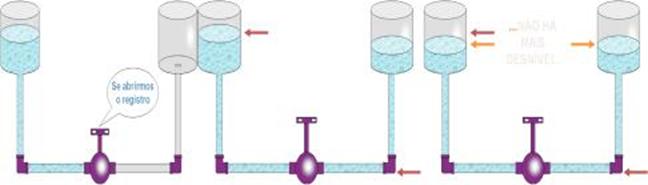

        Sempre que um corpo é capaz de enviar elétrons para outro, ou dele receber estas partículas, dizemos que ele tem potencial elétrico. Se um corpo ‘A’ manda elétrons para um outro corpo ‘B’, dizemos que ‘A’ é negativo em relação a ‘B’, e naturalmente ‘B’ é positivo em relação a ‘A’.

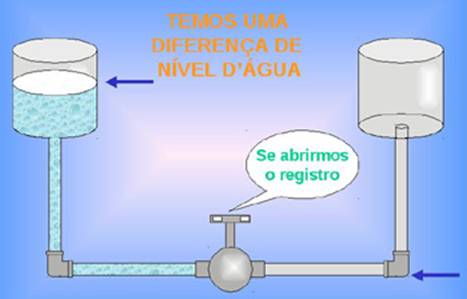

        Dois corpos, entre os quais pode circular elétrons, apresentam uma diferença de potencial (d.d.p). Esta grandeza também é conhecida como força-eletromotriz (f.e.m), tensão.

        Meios de produção de eletricidade:

        São os meios através dos quais podemos provocar desequilíbrio elétrico nos átomos.

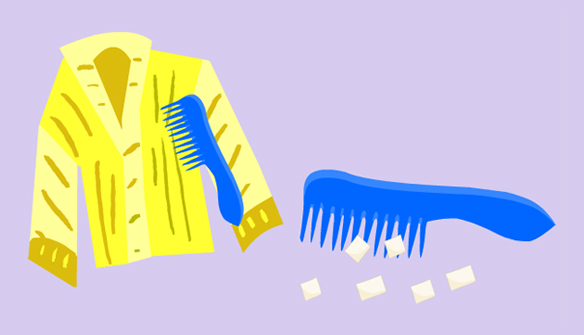

        a)     Fricção - Dois corpos de natureza diferente podem adquirir carga através da fricção.



        Um adquire carga positiva e o outro, carga negativa.

        Um exemplo seria a caneta (ou bastão plástico) que friccionada sobre a roupa é capaz de atrair pequenos pedacinhos de papel. Isso é devido ao fato de que cargas elétricas opostas se atraem, e cargas iguais se repelem. Nesse caso, os pedaços de papel possuem carga neutra, fazendo com que sejam atraídos pela caneta que adquiriu carga negativa.

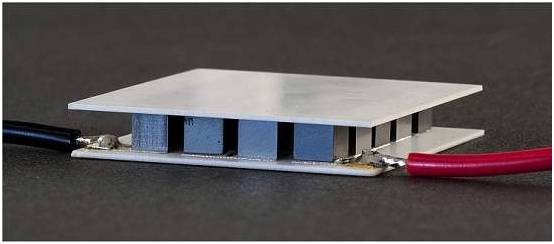

         b)    Termoeletricidade - O calor agita os elétrons do átomo de um corpo, aumentando sua velocidade, provocando uma emissão de elétrons e criando assim carga elétrica. Quando unimos duas barras de metais diferentes e aquecemos o ponto de junção, conseguimos transferir elétrons de uma para a outra. 

        Ex.: Par termo elétrico usado para medida de altas temperaturas.

        c)     Fotoeletricidade - Quando a luz incide em determinadas substâncias provoca uma emissão de elétrons, o que evidentemente resulta em uma carga elétrica.

        Ex.: Fotocélula

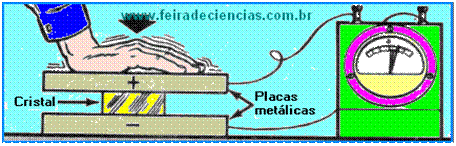

        d)     Piezoeletricidade - Certos cristais ficam com seus átomos ionizados quando são submetidos a pressão mecânica.

        Ex.: Microfone de cristal que transforma sinais sonoros em sinais elétricos.

        e)     Geradores eletroquímicos - Alguns dispositivos podem criar cargas elétricas por meio de reações químicas entre diferentes substâncias. Isso pode ser feito através de duas placas de metal (eletrodos) inseridas numa solução química (eletrólito).

        Ex.: Pilhas, baterias.

        f)      Gerador eletromagnético - É uma máquina que transforma energia mecânica em energia elétrica através do movimento de rotação de bobinas de fio dentro de um campo magnético. Essa energia mecânica pode ser gerada através de motores a explosão, usinas hidrelétricas, usinas termoelétricas e usinas nucleares.



        Primeira Lei de Ohm

        George Simon Ohm estudou as relações entre a tensão (V), a intensidade da corrente elétrica (I) e a resistência elétrica (R), e chegou à seguinte conclusão conhecida como Lei de Ohm:

        “A intensidade da corrente elétrica num condutor é diretamente proporcional à força eletromotriz aplicada e inversamente proporcional à sua resistência.”



        I = V/ R     I       -       Intensidade        da     Corrente    Elétrica      em    amperes        (A)

        V - Tensão em Volts (V)

        R - Resistência Elétrica em Ohms ( Ω )

        Se mantivermos constante a resistência elétrica, a intensidade da corrente aumentará se a tensão aumentar, e diminuirá se a tensão diminuir.

        Se a tensão for mantida constante, a intensidade da corrente diminuirá se a resistência aumentar, e aumentará se a resistência for reduzida.

        Exemplo:

        1) Calcule a intensidade da corrente elétrica que percorre um circuito onde é aplicada uma tensão de 120 Volts e cuja resistência é de 10 ohms.

        I = V/ R = 120 / 10 = 12 

        Segunda lei de Ohm



        Se houver uma d.d.p entre dois pontos e eles forem postos em contato, haverá a produção de uma corrente elétrica. É evidente que o meio (o material usado para ligar os dois pontos) irá oferecer uma certa dificuldade ao deslocamento dos elétrons. Esta oposição que o material oferece à passagem de uma corrente elétrica é denominada Resistência Elétrica ( R ) , e a sua unidade de medida é o Ohm ( Ω ).

        Todos os corpos apresentam resistência elétrica, que é determinada pelas suas dimensões e pelo material que o constitui, e pode variar conforme a sua temperatura.

        Se medirmos a resistência de vários corpos condutores, todos eles com a mesma área e feitos do mesmo material e à mesma temperatura, veremos que apresentará maior resistência aquele que tiver o maior comprimento. Isso nos permite concluir que a resistência elétrica é diretamente proporcional ao comprimento do corpo.

        Do mesmo modo, se tomarmos vários condutores de comprimentos iguais, todos eles feitos do mesmo material e à mesma temperatura, observaremos que apresentará a maior resistência o que tiver menor área. Podemos concluir então que a resistência elétrica é inversamente proporcional à área do corpo.

        Por último, podemos medir a resistência de corpos iguais à mesma temperatura, porém feitos de materiais diferentes, e verificaremos que haverá diferenças nas medidas. Isto nos faz concluir que o material que constitui o corpo interfere na resistência que ele oferece. É o que chamamos de resistência específica do material ou resistividade.

        Circuito Elétrico

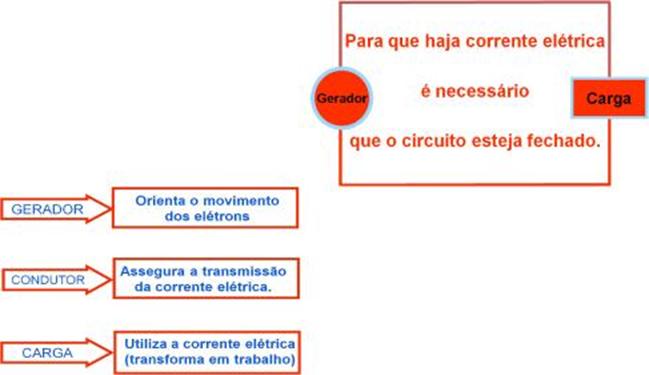

        Para obtermos um circuito elétrico são necessários três elementos:

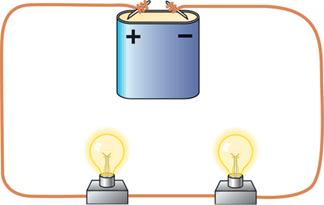

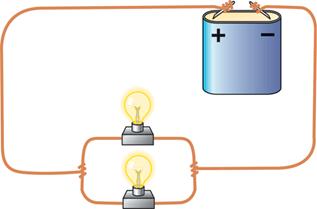

        Tipos de Circuito Elétrico

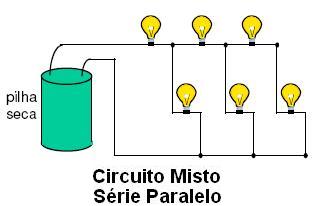

        Circuito misto: Reúne ambas as características
